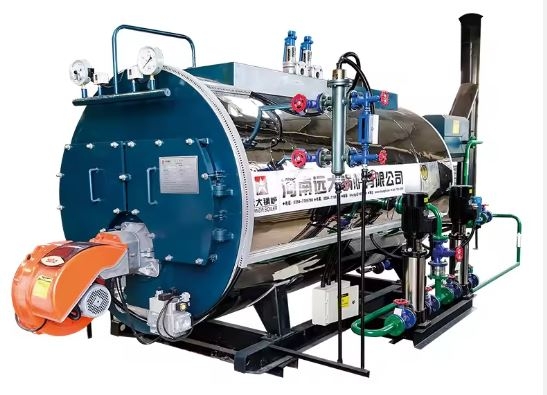

HỆ THỐNG GIÁM SÁT VÀ ĐIỀU KHIỂN CHUYÊN SÂU LÒ HƠI (ADVANCED BOILER SCADA)

Tối Ưu Hóa Quá Trình Nhiệt – Điều Khiển Vòng Kín – Bảo Vệ Đa Lớp

Hệ thống lò hơi không chỉ cần "chạy được" mà phải chạy "hiệu quả và an toàn". Giải pháp SCADA chuyên sâu của chúng tôi tích hợp các thuật toán điều khiển PID tiên tiến, giúp ổn định áp suất hơi, tối ưu hóa lượng oxy dư và bảo vệ thiết bị trước mọi nguy cơ sự cố áp suất hay cạn nước.

🚀 CÁC VÒNG ĐIỀU KHIỂN TỰ ĐỘNG CỐT LÕI (CONTROL STRATEGIES)

1. Điều khiển mức nước bao hơi (Three-Element Control)

Đây là kỹ thuật quan trọng nhất để chống lại hiện tượng "sôi bồng" và đảm bảo an toàn cho ống lò. Hệ thống phối hợp đồng thời 3 tín hiệu:

• Mức nước bao hơi: Giữ ổn định tại điểm đặt (Setpoint).

• Lưu lượng hơi đầu ra: Dự báo nhu cầu cấp nước khi tải thay đổi.

• Lưu lượng nước cấp: Phản hồi kết quả điều khiển bơm.

2. Điều khiển quá trình cháy (Combustion Control)

Tối ưu hóa hiệu suất nhiệt bằng cách duy trì tỷ lệ giữa nhiên liệu và gió (Air-Fuel Ratio):

• Điều khiển áp suất âm buồng đốt: Giữ áp suất buồng đốt luôn ổn định thông qua việc phối hợp quạt hút (ID Fan) và quạt đẩy (FD Fan).

• Kiểm soát Oxy dư ($O_2$ Trim): Sử dụng cảm biến Oxy tại đường khói để tinh chỉnh lượng gió, đảm bảo đốt cháy hoàn toàn nhưng không gây tổn thất nhiệt qua khói thải.

3. Điều khiển nhiệt độ hơi quá nhiệt (Attemperator Control)

• Sử dụng van phun giảm ôn để giữ nhiệt độ hơi quá nhiệt trong phạm vi cho phép, bảo vệ cánh Turbine hoặc thiết bị tiêu thụ phía sau.

🛡️ HỆ THỐNG LIÊN ĐỘNG BẢO VỆ AN TOÀN (BMS - BURNER MANAGEMENT SYSTEM)

Đây là "tấm khiên" ngăn ngừa cháy nổ, được lập trình độc lập với vòng điều khiển thông thường:

• Tự động ngắt khẩn cấp (MFT - Master Fuel Trip): Dừng cấp nhiên liệu tức thời khi:

  • Mất ngọn lửa (Flame Failure).

  • Mức nước bao hơi quá thấp hoặc quá cao (L/H Level).

  • Áp suất hơi vượt ngưỡng an toàn.

  • Mất quạt gió hoặc quạt hút.

• Quy trình thông gió (Purge Sequence): Tự động thổi sạch buồng đốt trước khi đánh lửa để loại bỏ khí gas dư, ngăn ngừa nổ buồng đốt.

📊 DANH MỤC THÔNG SỐ GIÁM SÁT CHI TIẾT

📈 TÍNH NĂNG PHÂN TÍCH VÀ QUẢN TRỊ (SCADA FEATURES)

• Tính toán hiệu suất tức thời: Hiển thị trực tiếp hiệu suất lò hơi ($\eta$) theo phương pháp gián tiếp (tính tổn thất nhiệt).

• Phân tích chi phí năng lượng: Tính toán lượng nhiên liệu tiêu thụ để tạo ra 1 tấn hơi ($Kg/Ton$), giúp quản lý giá thành sản xuất.

• Nhật ký vận hành tự động: Ghi lại lịch sử thao tác của công nhân, thời điểm xả đáy, thời điểm vệ sinh ống lửa để lập kế hoạch bảo trì.

• Cảnh báo từ xa: Thông báo qua Smartphone/Telegram khi lò hơi có dấu hiệu quá nhiệt hoặc áp suất tăng cao bất thường.
